|
|
| 鋁管知識 |
您當前位置:首頁 / 鋁管知識 / 阿里廠家批發(fā)大口徑鋁管備貨充足 |
| 阿里廠家批發(fā)大口徑鋁管備貨充足 |
| 雙擊自動滾屏 |
發(fā)布者： 發(fā)布時間：2025/10/7 閱讀：139次 【字體：大 中 小】 |

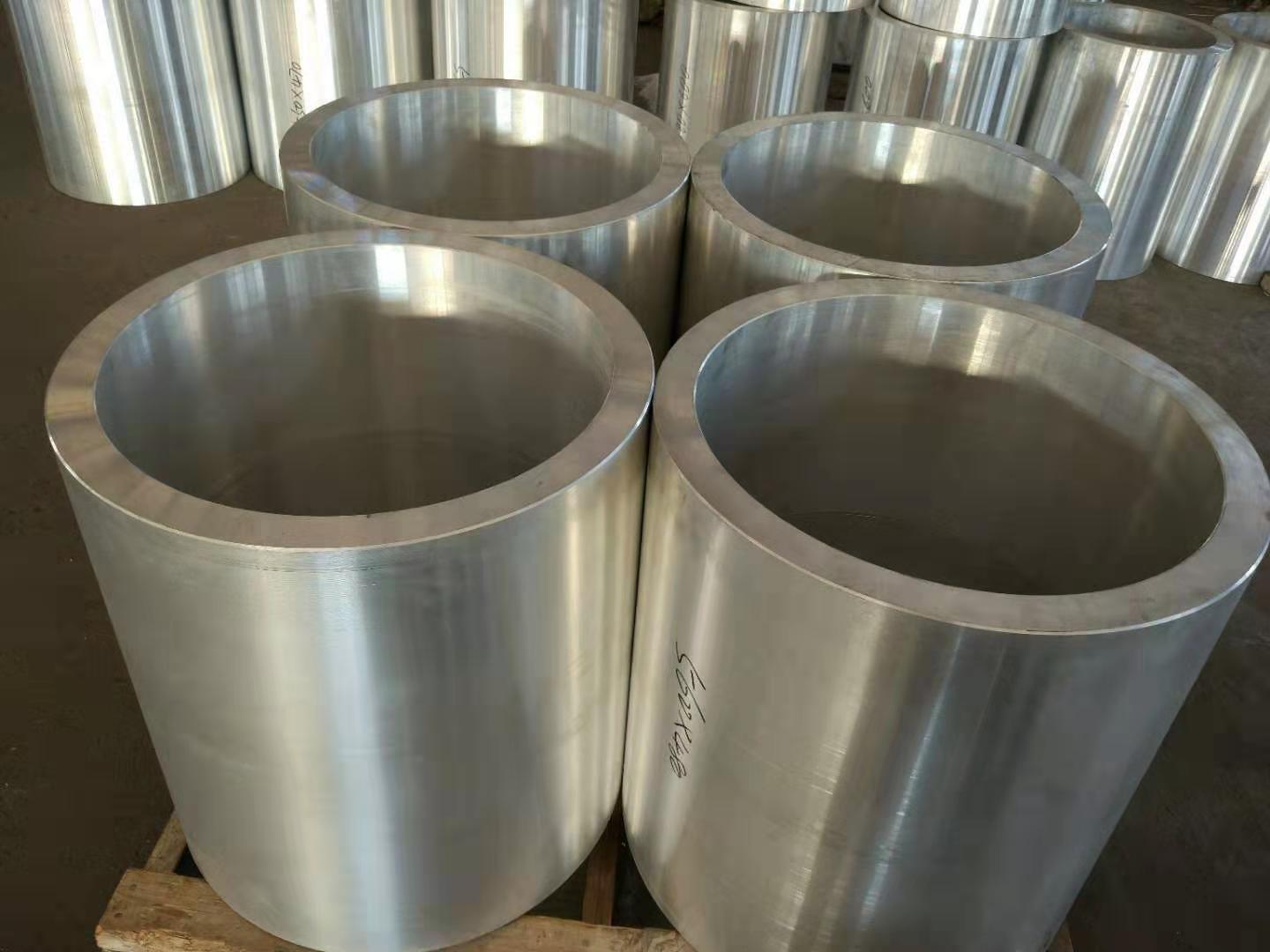

阿里大口徑鋁管現(xiàn)貨
| 熱鍛鋁管 | 6061T6 | 370*50 | 國標 | 10 | 20 | 電議 | 鑫碩鋁業(yè) |
| 熱鍛鋁管 | 6061T6 | 390*50 | 國標 | 10 | 20 | 電議 | 鑫碩鋁業(yè) |
| 熱鍛鋁管 | 6061T6 | 400*30 | 國標 | 10 | 20 | 電議 | 鑫碩鋁業(yè) |
| 熱鍛鋁管 | 6061T6 | 410*50 | 國標 | 10 | 20 | 電議 | 鑫碩鋁業(yè) |
| 熱鍛鋁管 | 6061T6 | 410*60 | 國標 | 10 | 20 | 電議 | 鑫碩鋁業(yè) |
| 熱鍛鋁管 | 6061T6 | 420*30 | 國標 | 10 | 20 | 電議 | 鑫碩鋁業(yè) |

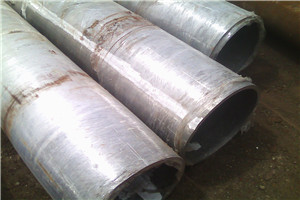

阿里大口徑鋁管新聞
6061大口徑厚壁鋁管其主要化學成分為（各元素所占的質(zhì)量分數(shù)）：銅Cu :0.15～0.4、錳Mn :0.15、鎂Mg :0.8～1.2、鋅Zn :0.25、鉻Cr :0.04～0.35、鈦Ti :0.15、硅Si :0.4～0.8、鐵Fe :0.7、鋁Al :余量
四位數(shù)字表示的以鎂和硅為主要合金元素并以Mg2Si相為強化相的鋁合金。
第一位是數(shù)字，用以區(qū)分組別。
后兩位用于區(qū)分同一組別系列內(nèi)的材料牌號，沒有特殊意義。
四位數(shù)字體系和四位字符體系牌號第一個數(shù)字表示鋁及鋁合金的類別，其含義如下：
1XXX系列 工業(yè)純鋁；
2XXX系列 Al-Cu、Al-Cu-Mn合金
3XXX系列 Al-Mn、可加工純鋁；
4XXX系列 Al-Si合金；
5XXX系列 Al-Mg合金；
6XXX系列 Al-Mg-Si合金；
7XXX系列 Al-Zn-Mg-Cu合金；
6061大口徑厚壁鋁管屬熱處理可強化合金，具有良好的可成型性、可焊接性、可機加工性，同時具有中等強度，在退火后仍能維持較好的操作性.
6061大口徑厚壁鋁管的主要合金元素是鎂與硅，并形成Mg2Si相。若含有一定量的錳與鉻，可以中和鐵的壞作用；有時還添加少量的銅或鋅，以提高合金的強度，而又不使其抗蝕性有明顯降低；導電材料中還有少量的銅，以抵銷鈦及鐵對導電性的不良影響；鋯或鈦能細化晶粒與控制再結(jié)晶組織；為了改善可切削性能，可加入鉛與鉍。在Mg2Si固溶于鋁中，使合金有人工時效硬化功能。
阿里大口徑鋁管知識
6A02大口徑厚壁鋁管具有中等強度，6A02大口徑厚壁鋁管退火和熱態(tài)下有高的可塑性、淬火和自然時效后塑性尚可，且這種狀態(tài)下抗蝕性可與5A02大口徑厚壁鋁管.3A21大口徑厚壁鋁管相比，人工時效狀態(tài)合金具有晶間腐蝕傾向,可切削淬火后尚可，退火后不好，合金可點焊和氫原子焊,氣焊。
6A02大口徑厚壁鋁管化學成分：硅Si：0.50-1.2、鐵Fe: 0.50、銅Cu：0.20-0.6、錳Mn：0.15-0.35或鉻Cr：0.15-0.35、鎂Mg：0.45-0.9、鋅Zn：0.20、鈦Ti：0.15、鋁Al：余量
6A02大口徑厚壁鋁管力學性能：抗拉強度 σb (MPa)：≥295、伸長率 δ5 (%)：≥12。注 ：棒材室溫縱向力學性能。試樣尺寸：棒材直徑(方棒、六角棒內(nèi)切圓直徑)≤150
6A02大口徑厚壁鋁管熱處理：1) 均勻化退火:加熱525～540℃;保溫時間為12～14h;爐冷。2)快速退火:加熱350～370℃;隨材料有效厚度的不同,保溫 30～120min;空冷。3)淬火和時效:淬火510～530℃，水冷;人工時效150～165℃,6～15h,空冷;自然時效室溫96h。狀態(tài)：鋁及鋁合金擠壓棒材(≤150mm,H112、F.T6態(tài)）
|
|
|
|
|
English
German
Spanish
French
Italian
Portuguese
Japanese
Korean
Arabic
Russian
Indonesian
Vietnamese
